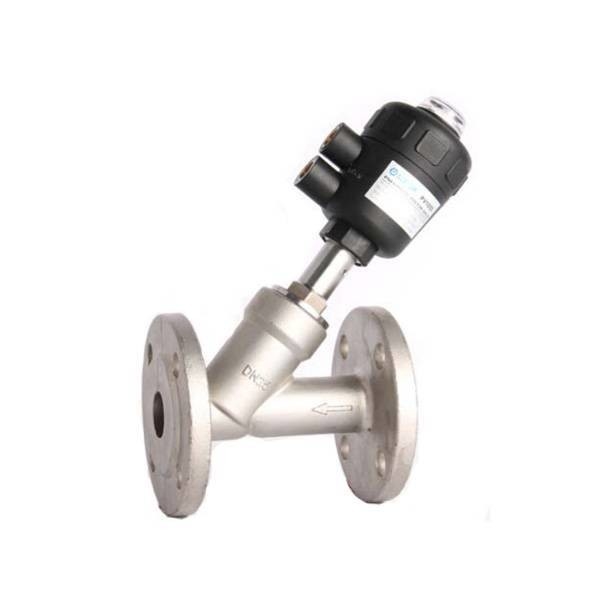

SériePV400 (extremidades das flanges)
|
Detalhes do produto:
|
Descrição de produto detalhada
| Descrição sucinta: | 2/2-way Angle-Seat Valve para média até +180°C, Conexão, DN 15-100 com extremidades de flange?Aciona | Tamanho da porta: | Array, Array. |
|---|---|---|---|
| Especificação da flange: | DIN2576 (JB/T82.1) ISO/JIS também disponível |
2/2-way Angle-Seat Valve para média até +180°C, Conexão, DN 15-100 com extremidades de flange
? Alta taxa de fluxo
* Ciclo de vida longo
- NC e NO actuadores universais com módulos
Programa de acessórios universais até às cabeças de comando
? Entregue com a direcção do fluxo abaixo ou acima do banco
? Conversão simples da função de controlo
Tamanho do atuador
| Tamanho da porta | Tamanho do atuador padrão, mm | Especificação da flange:DIN2576 (JB/T82.1) ISO/JIS também está disponível | ||
| PA | S.S. | AL | ||
| DN15 | 40,50 | 40,50 | 40,50 | |
| DN20 | 50,63,80 | 50,63,90 | 50,63,80 | |
| DN25 | 50,63,80 | 50,63,90 | 50,63,80 | |
| DN32 | 63,80 | 63,90 | 63,80 | |
| DN40 | 63,80 | 63,90 | 63,80 | |
| DN50 | 63,80 | 63,90 | 63,80 | |
| DN65 | 80,100 | 90,125 | 80,100 | |
| DN80 | 100 | 125 | 100 | |
| DN100 | 125 | 125 | 125 | |
Especificações
| Modelo Especificações | Nome fechado | P015NC | P020NC | P025NC | P032NC | P040NC | P050NC | P065NC | P080NC | P100NC |
| Abertura nominal | P015NO | P020NO | P025NO | P032NO | P040NO | P050NO | P065NO | P080NO | P100NO | |
| Nome fechado | S015NC | S020NC | S025NC | S032NC | S040NC | S050NC | S065NC | S080NC | S100NC | |
| Abertura nominal | S015NO | S020NO | S025NO | S032NO | S040NO | S050NO | S065NO | S080NO | S100NO | |
| Material do corpo/actuador | S.S.304 316/PA | |||||||||
| Selo do banco | PTFE/FPM | |||||||||
| Foca de tronco | PTFE/FPM | |||||||||
| Selo do pistão | PTFE/FPM/NBR | |||||||||
| Temperatura do meio | PTFE | -10~200°C | ||||||||
| FPM | -10~150°C | |||||||||
| Instalação | Downsteam/Upsteam | |||||||||
| Método de operação | Piloto do pistão | |||||||||
| Ambiente e fluidez | Ar, Água, Óleo, Vapor ((50 CTS Below) | |||||||||
| Tamanho do porto | G1/2 | G3/4 | G1 | G1 G1/4 | G1 G1/2 | G2 | G2 1/2 | G3 | G4 | |
| Diâmetro nominal em mm | 13 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| Kv ((m3/h) | 4.2 | 8 | 19 | 27.5 | 42 | 55 | 90 | 115 | 200 | |
| Intervalo de pressão Mpa | 0 a 1.6 | 0 a 1.6 | 0 a 1.6 | 0 a 1.6 | 0 a 1.6 | 0 a 1.6 | 0 a 1.6 | 0 a 1.6 | 0 a 1.6 | |
| Min.Pressão de controlo Mpa | 0.3 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.40 | 0.40 | |
| Dimensina executora, mm | 40/50 | 50 | 50/63 | 63 | 63 | 63/90 | 90 | 125 | 125 | |
