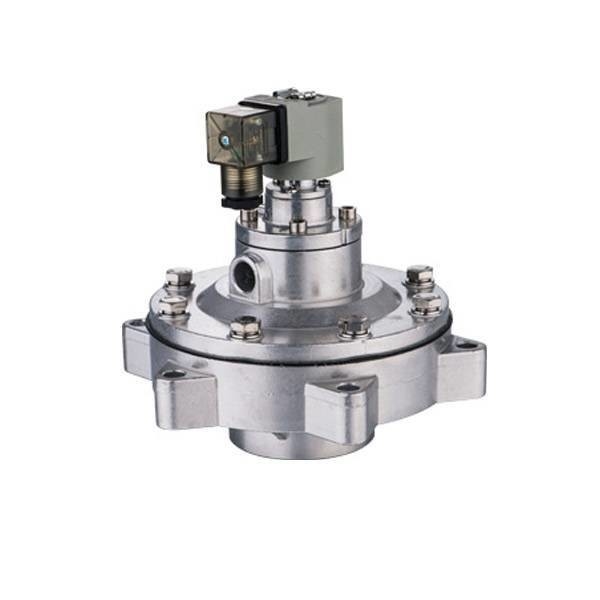

Válvula de pulso submersa do tipo G
|
Detalhes do produto:
|
Descrição de produto detalhada
| Modelo: | DTG-Y-50S,DTG-Y-62S,DTG-Y-76S,DTG-Y-89S | Pressão de trabalho: | 0.2-0.6MPA |
|---|---|---|---|
| Temperatura do ambiente: | -55°C | Umidade relativa: | <85> |
| Meio de utilização: | Ar seco, limpo e comprimido | Pressão elétrica: | AC100V/AC220V/DC24V |
| Vida do diafragma: | Injecção a 1 milhão ou mais | DIÂMETRO NOMINAL: | Φ50,Φ62,Φ76,Φ89 |
Válvula de pulso submersa do tipo G
Código Drder
Especificações
|
|
|
|
|
Parâmetros do produto
| Modelo | DTG-Y-50S | DTG-Y-62S | DTG-Y-76S | DTG-Y-89S |
| Pressão de trabalho | 0.2-0.6MPa | |||
| Temperatura do ambiente | -55°C | |||
| Umidade relativa | < 85% | |||
| Utilize Medium | Ar seco, limpo e comprimido | |||
| Pressão elétrica | AC100V/AC220V/DC24V | |||
| Vida do diafragma | Injecção a 1 milhão de litros | |||
| Diâmetro nominal | Φ50 | Φ62 | Φ76 | Φ89 |
| Fios de ligação | G2′′ | G2-1/2′′ | G3′′ | G3′′ |
Dimensão total
Folha de dimensões
| Especificações | Símbolo | ||||||
| A | B | C | D | E | F | G | |
| 50 | Φ64.5 | Φ78.5 | Φ118 | Φ180 | Φ200 | Φ11.5 | 25 |
| 62 | Φ80 | Φ93.5 | Φ146 | Φ208 | Φ227 | Φ11.5 | 27.5 |
| 76 | Φ90 | Φ109 | Φ141 | Φ227 | Φ249 | Φ11.5 | 27 |
| 89 | Φ86 | Φ90 | Φ158 | Φ176 | Φ200 | Φ11 | |
| Especificações | Símbolo | ||||||
| H | Eu... | J | K | L | M | N | |
| 50 | 31 | 178 | Φ159 | Φ120 | Φ50 | Φ50 | Φ43.5 |
| 62 | 35 | 197 | Φ185 | Φ146 | Φ62 | Φ62 | Φ44 |
| 76 | 34 | 205 | Φ200 | Φ160 | Φ76 | Φ76 | Φ34 |
| 89 | 50 | 190 | Φ200 | Φ159 | Φ76 | Φ76 | Φ34 |
