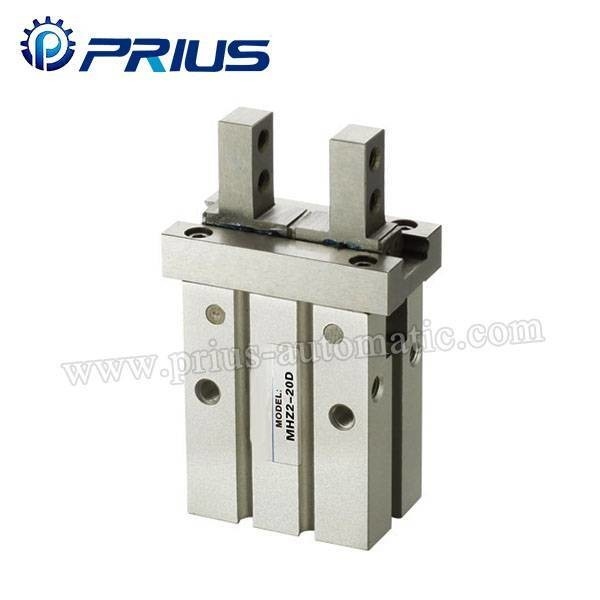

Máquina de engate pneumático da Série MHZ2
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Descrição sucinta: | Especificação do código de encomenda MHZ2 | Furação (mm): | 10,16,20,25,32,40 |
|---|---|---|---|
| Meio de trabalho: | Ar | Teste padrão do movimento: | Ação dupla/Ação única (abertura normal, fechamento normal) |
| Pressão de funcionamento máxima: | Array, Array. | Temperatura ambiente e média.: | -10~+60℃ |
| Frequência de funcionamento mais elevada: | 180,60 | Precisão: | 0.01,0.02 |
| com ímã: | Com (padrão) | Lubrificante: | Não é necessário |
| Tamanho da porta: | M3×0.5M3x0.8 | Preço de CORRENTE DE RELÓGIO: | Negociação |
| Quantidade de Min.Order: | 10 | Porto: | Ningbo ou Xangai |
MHZ2
Código de encomenda
Especificações
| Furação (mm) | 10 | 16 | 20 | 25 | 32 | 40 | |
| Médio de trabalho | Ar | ||||||
| Padrão de movimento | Ação dupla/Ação única (abertura normal, fechamento normal) | ||||||
| Max.Pressão de funcionamento | 0.7MPa | ||||||
| Max.Pressão de funcionamento | Ação dupla | 0.1MPa | 0.2MPa | 0.1MPa | |||
| Acção Única | 0.3MPa | 0.35MPa | 0.25MPa | ||||
| Temperatura ambiente e média. | -10~+60°C | ||||||
| Frequência de funcionamento mais elevada | 180 c.p.m. | 60 c.p.m. | |||||
| Precisão | ± 0,01 mm | ± 0,02 mm | |||||
| Com ímã | Com (padrão) | ||||||
| Lubrificante | Não é necessário | ||||||
| Tamanho da porta | M3×0.5 | M3×0.8 | |||||
Aplicação do tipo padrão de pinças pneumáticas
| Padrão de movimento | Modelo | N | mm | ||
| Ação dupla | MHZ2-10D - 16D - 20D - 25D - 32D - 40D | 11 34 42 65 158 254 | 17 45 66 104 193 318 | 4 6 10 14 22 30 | |
| Acção Única | Normal aberto | MHZ2-10S -16S - 20S - 25S - 32S - 40S | 7.1 27 33 45 131 217 | - | 4 6 10 14 22 30 |
| Fechamento normal | MHZ2-10C -16C -20C - 25C -32C -40oC | - | 13 38 57 83 161 267 | 4 6 10 14 22 30 | |
Grelha pneumática de longo curso
| Padrão de movimento | Modelo | N | mm | ||
| Ação dupla | MHLZ2-10D - 16D - 20D - 25D | 11 34 42 65 | 17 45 66 104 | 8 12 18 22 | |
| Acção Única | Normal aberto | MHLZ2-10S -16S - 20S - 25S | 7.1 27 33 50 | - | 8 12 18 22 |
| Fechamento normal | MHLZ2-10C -16C -20C - 25C | - | 13 38 57 85 | 8 12 18 22 | |

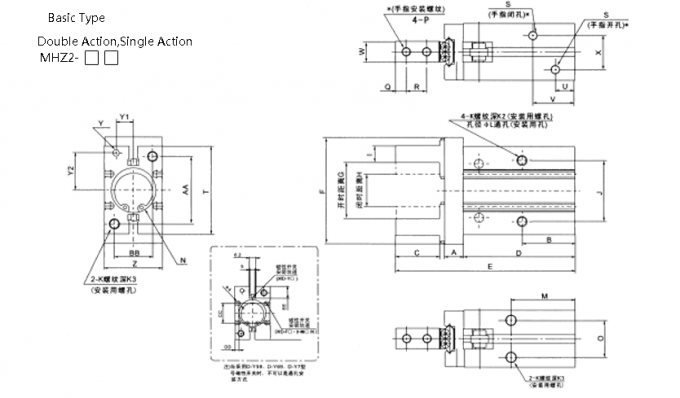

Dimensão global
| Aborrecido | A | B | C | D | E | F | G | H | Eu... | J | K | K1 | K2 | K3 | ΦL | M | N | O | |||||
| 10 | 6 | 23 | 12 | 37.8 | 57 | 29 | 15.2 | +2.2 0 | 11.2 | 0 -Não.7 | 4 | 0 -Não.1 | 16 | M3×0.5 | 6 | 5.5 | 6 | 2.6 | 27 | Φ11H9 | +0.043 0 | profundidade 2 | 11.4 |
| 16 | 7.5 | 24.5 | 15 | 42.5 | 67.3 | 38 | 20.9 | +2.2 0.2 | 14.9 | 0 -Não.7 | 5 | 0 -Não.1 | 24 | M4×0.7 | 4.5 | 8 | 8 | 3.4 | 30 | Φ17H9 | +0.043 0 | profundidade 2 | 16 |
| 20 | 9.5 | 29 | 20 | 52.8 | 84.8 | 50 | 26.3 | +2.2 0.2 | 16.3 | 0 -Não.7 | 8 | 0 -Não.1 | 30 | M5x0.8 | 8 | 10 | 10 | 4.3 | 35 | Φ21H9 | +0.052 0 | profundidade 3 | 18.6 |
| 25 | 11 | 30 | 25 | 63.6 | 102.7 | 63 | 33.3 | +2.5 0.2 | 19.3 | 0 -Não.8 | 10 | 0 -Não.1 | 36 | M6 × 1 | 10 | 12 | 12 | 5.1 | 36.5 | Φ29H9 | +0.052 0 | Profundidade 3.5 | 22 |
| 32 | 12 | 40(49) | 29 | 67(76) | 113 ((122) | 97 | 48 | +2.5 0 | 26 | 0 -Não.5 | 12 | 0 -Não.1 | 46 | M6 × 1 | 10 | 13 | 13 | 5.1 | 48 ((57) | Φ34H9 | +0.062 0 | profundidade 4 | 26 |
| 40 | 15 | 49(62) | 36 | 83(96) | 139(152) | 119 | 60 | +2.7 0 | 30 | 0 -Não.5 | 14 | 0 -Não.1 | 56 | M8×1.25 | 13 | 16 | 17 | 6.6 | 58(71) | Φ42H9 | +0.062 0 | profundidade 4 | 32 |
| Aborrecido | P | Q | R | S | T | U | V | W | X | Y | Z | Y1 | Y2 | AA | BB | CC | DD | EE | |||
| 10 | M2.5x0.45 | 3 | 5.7 | M3×0.5 | 23 | 9 | 19 | 5 | 0 -Não.05 | 11 | Φ2H9 | +0.025 0 | profundidade 3 | 16.4±0.02 | 5.2±0.02 | 70,6 ± 0.02 | 18 | 12 | - | - | 5.4 |
| 16 | M3×0.5 | 4 | 7 | M5x0.8 | 30.6 | 7.5 | 19 | 8 | 0 -Não.05 | 13 | Φ3H9 | +0.025 0 | profundidade 3 | 230,6 ± 0.02 | 6.5±0.02 | 11 ± 0.02 | 22 | 15 | 11.6 | 2.1 | 5.8 |
| 20 | M4×0.7 | 5 | 9 | M5x0.8 | 42 | 10 | 23 | 10 | 0 -Não.05 | 15 | Φ4H9 | +0.003 0 | profundidade 4 | 270,6 ± 0.02 | 7.5±0.02 | 160,8 ± 0.02 | 32 | 18 | 14 | 2.1 | 9 |
| 25 | M5x0.8 | 6 | 12 | M5x0.8 | 52 | 10.7 | 23.5 | 12 | 0 -Não.05 | 20 | Φ4H9 | +0.003 0 | profundidade 4 | 330,6 ± 0.02 | 10 ± 0.02 | 210,8 ± 0.02 | 40 | 22 | 19 | 3.5 | 11.5 |
| 32 | M6 × 1 | 7 | 14 | M5x0.8 | 60 | 11 | 31 ((37) | 15 | 0 -Não.05 | 24 | Φ5H9 | +0.003 0 | profundidade 5 | 40 ± 0.1 | 12 ± 0.02 | 23 ± 0.02 | 46 | 26 | 24 | 3.3 | 11.5 |
| 40 | M8×1.25 | 9 | 17 | M5x0.8 | 72 | 12 | 38 ((45) | 18 | 0 -Não.05 | 28 | Φ5H9 | +0.003 0 | profundidade 5 | 48 ± 0.1 | 14 ± 0.02 | 29 ± 0.02 | 56 | 32 | 29.4 | 3.7 | 13 |
