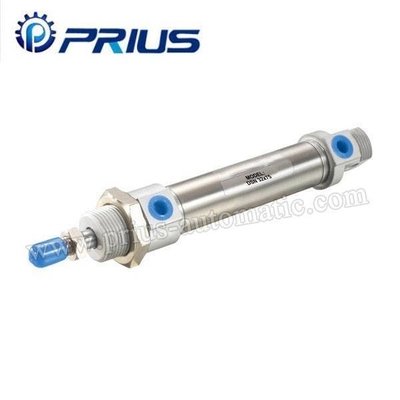

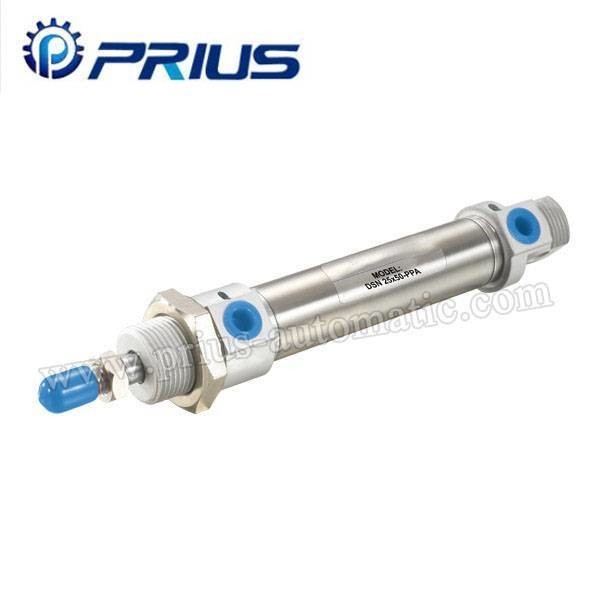

DSN mini-cilindro de aço inoxidável
|
Detalhes do produto:
|
Descrição de produto detalhada
| Descrição sucinta: | Arranjo, duplo ou único, ar, Arranjo, 1 a 9,0 kgf/cm2,13.5 Kgf/cm2,0-70°C,50-800mm/s,Array,M5x0.8, G | Detalhes do produto: | Negociação, 10 PCS, 10000 peças por mês, Ningbo ou Shanghai, T/T, L/C, PAYPAL |
|---|

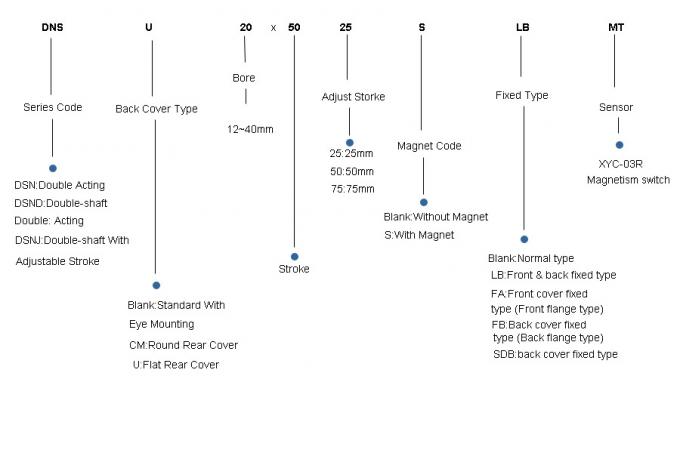

Código de encomenda
Especificações
| Furação (mm) | 12 | 16 | 20 | 25 | 32 | 40 | |
| Padrão de movimento | Ação dupla ou ação individual | ||||||
| Médio de trabalho | Ar | ||||||
| Tipo fixo | Tipo normal LBType FATType FBType SDBType | ||||||
| Intervalo de pressão de trabalho | 1 ¢ 9,0 Kgf/cm2 | ||||||
| Resistência à pressão garantida | 13.5 Kgf/cm2 | ||||||
| Intervalo de temperatura de funcionamento | 0°70°C | ||||||
| Faixa de velocidade de funcionamento | 50 ‰ 800 mm/s | ||||||
| Tipo de tampão | Garrafa de amortecimento | Buffer ajustável | |||||
| Tamanho da porta | M5x0.8 | G1/8" | |||||

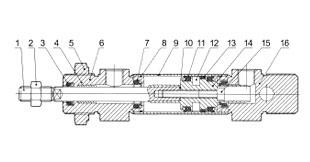

Estrutura interna
 | - Não, não. | Designação | - Não, não. | Designação |
| 1 | Rodas de pistão | 9 | Tubos de aço inoxidável | |
| 2 | Nozes de pistão | 10 | Anel de O-ring de pistão | |
| 3 | Anel de vedação de capa frontal | 11 | Anel O de pistão | |
| 4 | Rolamentos | 12 | Magnético (facultativo) | |
| 5 | Parafuso de tomada hexadecimal | 13 | Usar anel | |
| 6 | Portada | 14 | Pistão | |
| 7 | Anel tampão | 15 | Parafuso de tomada hexadecimal | |
| 8 | Anel O da parede do tubo | 16 | De volta. |
Infarto
| Furação ((mm) | Aceleração padrão | Max. Infarto | Acidente vascular cerebral admissível | |||||||||||||||
| 12 | 25 | 50 | 75 | 80 | 100 | 125 | 150 | 160 | 175 | 200 | 300 | 500 | ||||||
| 16 | 25 | 50 | 75 | 80 | 100 | 125 | 150 | 160 | 175 | 200 | 300 | 500 | ||||||
| 20 | 25 | 50 | 75 | 80 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 300 | 500 | 650 | ||||
| 25 | 25 | 50 | 75 | 80 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 500 | 650 |
| 32 | 25 | 50 | 75 | 80 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 500 | 650 |
| 40 | 25 | 50 | 75 | 80 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 500 | 650 |

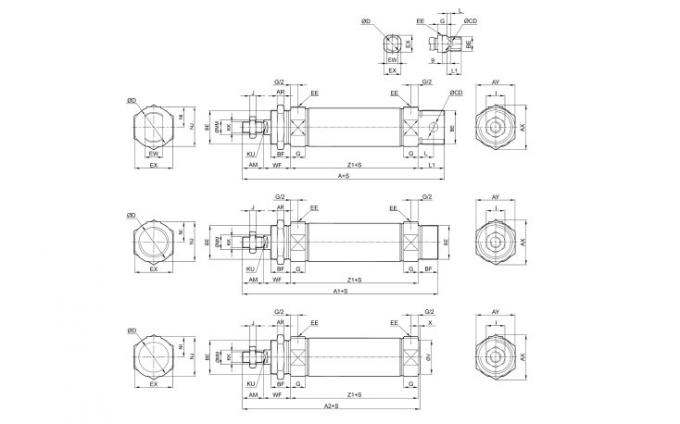

Dimensão global
| Aborrecido | A | A1 | A2 | A.M. | BE | BF | CD | D | EE | EX | E.U. | G | KK |
| 12 | 103 | 103 | 87 | 16 | M16 x1.5 | 16 | 6 | 21 | M5 | 19 | 12 | 10 | M6 x1.0 |
| 16 | 112 | 112 | 96 | 16 | M16 x1.5 | 16 | 6 | 21 | M5 | 19 | 12 | 10 | M6 x1.0 |
| 20 | 125 | 121 | 105 | 20 | M22 x1.5 | 18 | 8 | 30 | G1/8 | 27 | 16 | 15 | M8 x1.25 |
| 25 | 136 | 134 | 116 | 22 | M22 x1.5 | 20 | 8 | 30 | G1/8 | 27 | 16 | 16 | M10 x1.25 |
| 32 | 150 | 143 | 125 | 23 | M27 x2.0 | 20 | 10 | 38 | G1/8 | 35 | 20 | 16 | M10 x1.25 |
| 40 | 150 | 143 | 125 | 23 | M33 x2.0 | 20 | 10 | 45 | G1/8 | 42 | 20 | 16 | M14 x1.5 |
| Aborrecido | KU | V | L | L1 | MM | NI | N.J. | FMI | Z1 | X | J | AR | Eu... | AX | A.I. |
| 12 | 5 | - | 4 | 16 | 6 | - | - | 22 | 49 | - | 5 | 6 | 10 | 24 | 27.5 |
| 16 | 5 | - | 9 | 16 | 6 | - | - | 22 | 58 | - | 5 | 6 | 10 | 24 | 27.5 |
| 20 | 7 | 22 | 12 | 22 | 8 | 15 | 28.5 | 24 | 59 | 2 | 6 | 7 | 12 | 33 | 29 |
| 25 | 9 | 22 | 12 | 22 | 10 | 15 | 28.5 | 28 | 64 | 2 | 6 | 7 | 17 | 33 | 29 |
| 32 | 10 | 27 | 15 | 27 | 12 | 19 | 36.5 | 28 | 72 | 2 | 6 | 12 | 17 | 41 | 36 |
| 40 | 14 | 33 | 15 | 27 | 16 | 22.5 | 43.5 | 28 | 72 | 2 | 8 | 11.5 | 22 | 51 | 45 |
