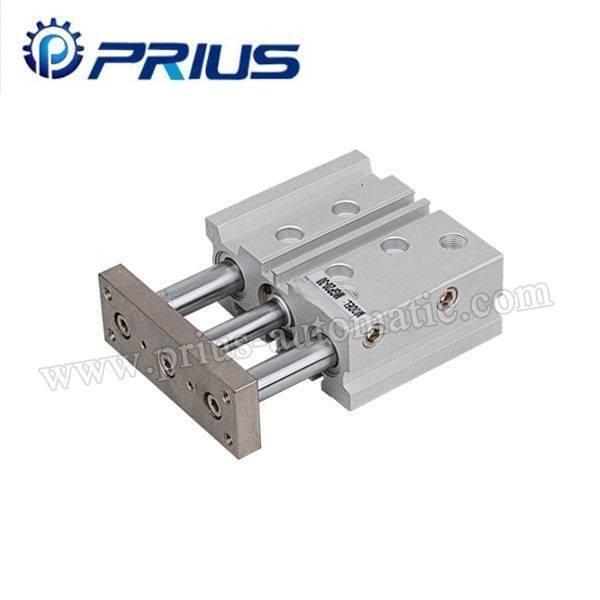

MGP cilindro de três eixos

MGP three shaft cylinder

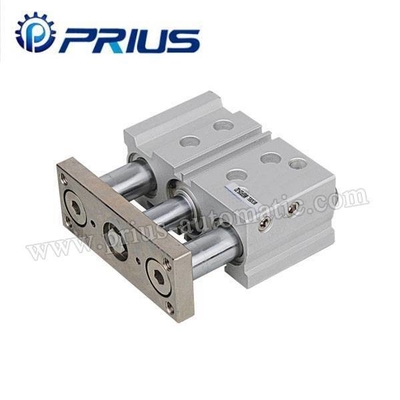

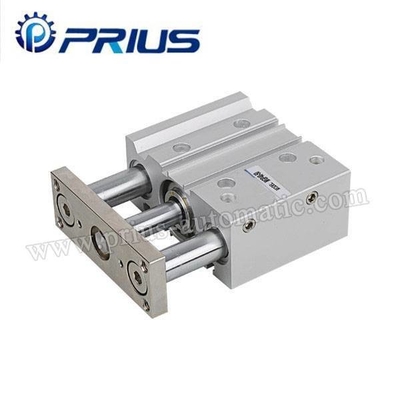

MGP three shaft cylinder MGP three shaft cylinder MGP three shaft cylinder

Imagem Grande :  MGP cilindro de três eixos Melhor preço

Detalhes do produto:
Condições de Pagamento e Envio:
Termos de pagamento: T/T, L/C, Paypal
Habilidade da fonte: 10000 peças/peças por mês
Contato
Descrição de produto detalhada
Descrição sucinta: Arquivo, Air, Dupla Ação,1.5Mpa (15,3 kgf/cm2),1.0Mpa (10,2 kgf/cm2),0.12Mpa (1.2kgf/cm2),-10~+60°C, Preço de CORRENTE DE RELÓGIO: Negociação
Quantidade de Min.Order: 10 PCS Porto: Ningbo ou Xangai

Detalhes do produto

Etiquetas de produto

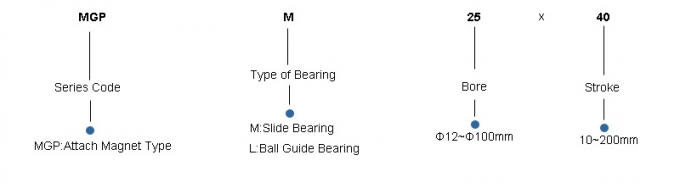

Código de encomenda


Especificações

Aborrecido 12 16 20 25 32 40 50 63 80 100
Médio de trabalho Ar
Padrão de movimento Ação dupla
Resistência à pressão garantida 1.5Mpa (15,3 kgf/cm2)
Max.Pressão de trabalho 1.0Mpa (10,2kgf/cm2)
Min.Pressão de trabalho 0.12Mpa (1,2 kgf/cm2)
Temperatura ambiente e média. -10~+60°C
Velocidade do pistão 50 a 500 mm/s 50~400 mm/s
Ampliação Cushião de borracha
Tolerância de AVC (mm) Um.5
0 mm
Rolamentos Rolamento de deslizamento/guia de esferas
Precisão da haste de pistão não rotativa Rolamento de deslizamento ± 0,08° ± 0,07° ± 0,06° ± 0,05° ± 0,04°
Rolamento de guia de esferas ± 0,10° ± 0,09° ± 0,08° ± 0,06° ± 0,05°
Tamanho da porta M5x0.8 G1/8" G1/4′′ G3/8"

Infarto

Furação ((mm) Aceleração padrão
12,16 10,20,30,40,50,75,100,125,150,175,200,250
20,25 20,30,40,50,75,100,125,150,175,200,250,300,350,400
32 ~ 100 25,50,75,100,125,150,175,200,250,300,350,400

Dimensão global
Folha de dimensões

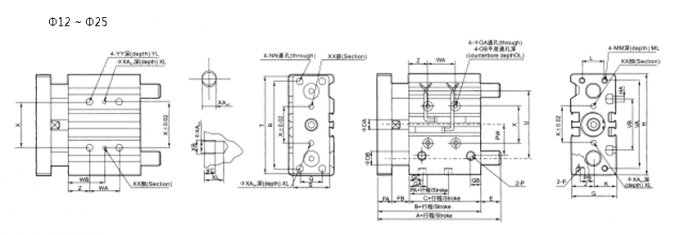

MGPM, MGPL (((Φ- Doze.Φ25)

Aborrecido Traço padrão ((mm) B C DA FA FB G G.A. GB H HA J K L MM ML NÃO OA
12 10,20,30,40,50,75,100 42 29 6 8 5 26 11 7.5 58 M4 13 13 18 M4×0.7 10 M4×0.7 4.3
16 46 33 8 8 5 30 11 8 64 M4 15 15 22 M5x0.8 12 M5x0.8 4.3
20 20,30,40,50,75,100,
125,150,175,200		 53 37 10 10 6 36 10.35 8.5 83 M5 18 18 24 M5x0.8 13 M5x0.8 5.6
25 53.5 37.5 12 10 6 42 11.5 9 93 M5 21 21 30 M6×1.0 15 M6×1.0 5.6

Aborrecido Traço padrão ((mm) OB OL P PA PB PW Q R S T U VA VB X XA XB XC XL
12 10,20,30,40,50,75,100 8 4.5 M5x0.8 13 8 18 14 48 22 56 41 50 37 23 3 3.5 3 6
16 8 4.5 M5x0.8 15 10 19 16 54 25 62 46 56 38 24 3 3.5 3 6
20 20,30,40,50,75,100,
125,150,175,200		 9.5 5.5 RC1/8 12.5 10.5 25 18 70 30 81 54 72 44 28 3 3.5 3 6
25 9.5 5.5 RC1/8 12.5 13.5 28.5 26 78 38 91 64 82 50 34 4 4.5 3 6

Aborrecido Traço padrão ((mm) WA WB Caso de utilização YL Z
30 ou menos Mais de 40 a 100 125o ou menos 30 ou menos Mais de 40 a 100 125o ou menos
12 10,20,30,40,50,
75,100		 20 40 - 15 25 - M5x0.8 10 5
16 24 44 - 17 27 - M5x0.8 10 5
20 20,30,40,50,75,100,
125,150,175,200		 24 44 120 29 39 77 M6×1.0 12 17
25 24 44 120 29 39 77 M6×1.0 12 17

MGPM ((Roulamentos de deslizamento)

Aborrecido A DB E
50st≥ 50°
100°≥		 100o 50st≥ 50°
100°≥		 100o
12 42 60.5 85 8 0 18.5 43
16 46 64.5 95 10 0 18.5 49

MGPL ((Lar de guia de esferas)

Aborrecido A DB E
30°≥ 30°
100°≥		 100o 30°≥ 30°
100°≥		 100o
12 43 55 85 6 1 13 43
16 49 65 95 8 3 19 49

MGPM ((Roulamentos de deslizamento)

Aborrecido A DB E
50st≥ 50°
200st≥		 200o 50st≥ 50°
200st≥		 200o
20 53 84.5 122 16 0 31.5 69
25 53.5 85 122 20 0 31.5 68.5

MGPL ((Lar de guia de esferas)

Aborrecido A DB E
30°≥ 30°
100°≥		 100o
200st≥		 200o 50st≥ 50°
100°≥		 100o
200st≥		 100o
20 63 80 104 122 10 10 27 51 69
25 69.5 80.5 104.5 122 13 16 32 51 68.5

Dimensão global
Folha de dimensões

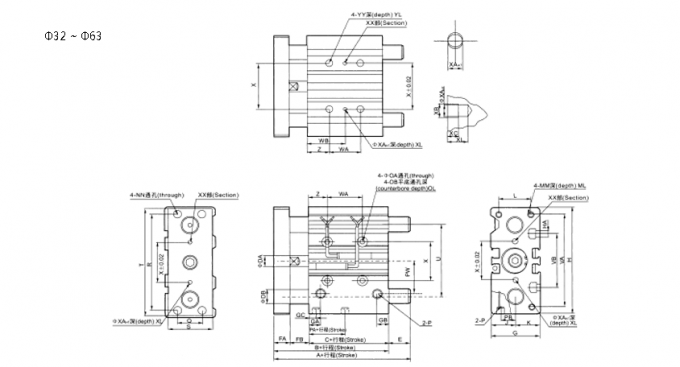

MGPM,MGPL (Φ32~Φ63)

Aborrecido Traço padrão ((mm) B C DA FA FB G G.A. GB GC H HA J K L MM ML NÃO OA OB OL P PA PB
32 25,50,70,100,
125,150,175,200		 59.5 37.5 16 12 10 48 12.5 9 12.5 112 M6 24 24 34 M8×1.25 20 M8×1.25 6.6 11 7.5 RC1/8 7 15
40 66 44 16 12 10 54 14 10 14 120 M6 27 27 40 M8×1.25 20 M8×1.25 6.6 11 7.5 RC1/8 13 18
50 72 44 20 16 12 64 14 11 12 148 M8 32 32 46 M10×1.5 22 M10×1.5 8.6 14 9 RC1/4 9 21.5
63 77 49 20 16 12 78 16.5 13.5 16.5 162 M10 39 39 58 M10×1.5 22 M10×1.5 8.6 14 9 RC1/4 14 28

Aborrecido Traço padrão ((mm) PW Q R S T U UA VB WA WB X XA XB XC XL Caso de utilização YL Z
25o 50,75, 100o 100o ou superior 25o 50,75, 100o 100o ou superior
32 25,50,70,100,
125,150,175,200		 34 30 96 44 110 78 98 63 24 48 124 33 45 83 42 4 4.5 3 6 M8×1.25 16 21
40 38 30 104 44 118 86 106 72 24 48 124 34 46 84 50 4 4.5 3 6 M8×1.25 16 22
50 47 40 130 60 146 110 130 92 24 48 124 36 48 86
