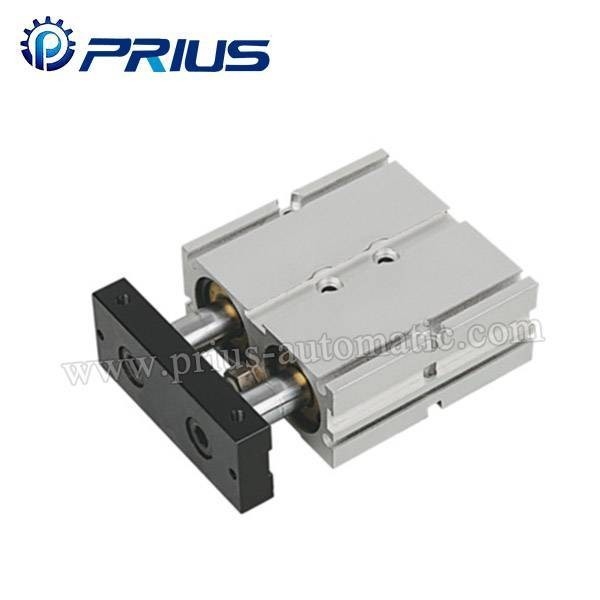

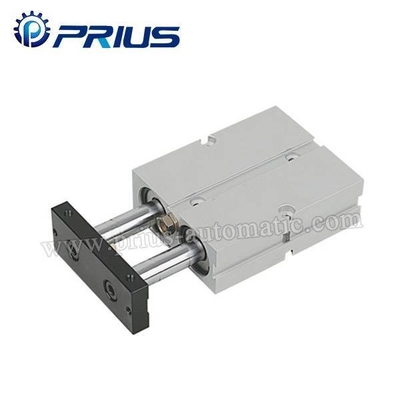

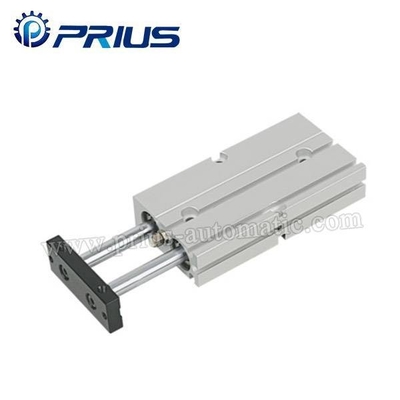

TN cilindro de eixo duplo
|
Detalhes do produto:
|
Descrição de produto detalhada
| Descrição sucinta: | Arquivo, dupla ação, ar, 1 a 9 kgf/cm2,10.5kgf/cm2,-5~+70°C,100~500mm/s,-10~0mm,Adjustable Buffer,Ar |
|---|

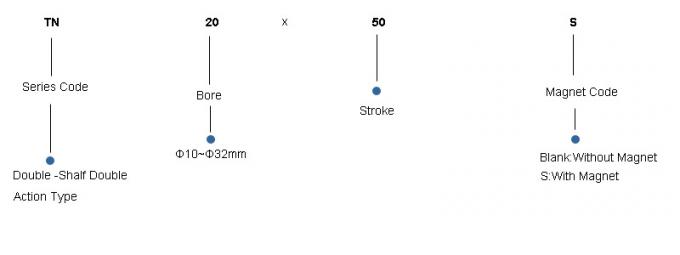

Código de encomenda
Especificações
| Furação (mm) | 10 | 16 | 20 | 25 | 32 |
| Padrão de movimento | Ação dupla | ||||
| Médio de trabalho | Ar | ||||
| Intervalo de pressão de funcionamento | 1 a 9 kgf/cm2 | ||||
| Resistência à pressão garantida | 10.5 kgf/cm2 | ||||
| Intervalo de temperatura de funcionamento | -5~+70°C | ||||
| Faixa de velocidade de funcionamento | 100~500 mm/s | ||||
| Força reguladora | -10~0 mm | ||||
| Tipo de tampão | Buffer ajustável | ||||
| Precisão não rotativa | 00,4° | 0.3° | |||
| Tamanho da porta | M5x0.8 | G1/8" | |||

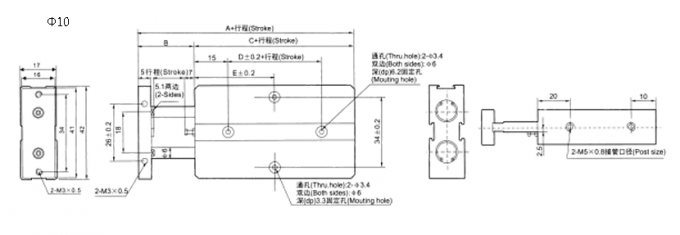

Dimensão global
Folha de dimensões
| Aborrecido | A | B | C | D | E | ||||||
| Ponto | 10 | 20 | 30 | 40 | 50 | 60 | 70 | ||||
| 10 | 63 | 12 | 51 | 10 | 30 | 30 | 35 | 040 | 45 | 50 | 55 |

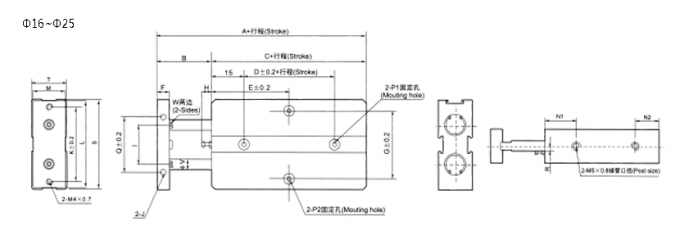

Dimensão global
| Aborrecido | A | B | C | D | E | F | G | H | Eu... | J | |||||||||||
| 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | ||||||||||
| 16 | 68 | 15 | 53 | 20 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87.5 | 100 | 8 | 47 | 6 | 24 | M4 × 0,7/profundidade5 |
| 20 | 78 | 20 | 58 | 20 | 35 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87.5 | 100 | 10 | 55 | 9 | 28 | M4 × 0,7/profundidade5 |
| 25 | 81 | 19 | 62 | 30 | 40 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 92.5 | 105 | 10 | 66 | 8 | 34 | M4 × 0,7/profundidade6 |
| Aborrecido | K | L | M | N1 | N2 | P1 | P2 | Q | R | S | T | V | W |
| 16 | 47 | 53 | 20 | 22 | 11 | Ambos os lados:Φ7.5profundidade7.2mm/Through.hole:Φ4.5 | Ambos os lados: Φ8profundidade4,4mm/Through.hole:Φ4.5 | 34 | 3 | 54 | 21 | 8 | 6.1 |
| 20 | 55 | 61 | 24 | 25 | 12 | Ambos os lados:Φ7.5profundidade7.2mm/Through.hole:Φ4.5 | Ambos os lados: Φ8profundidade4,4mm/Through.hole:Φ4.5 | 44 | 3.5 | 62 | 25 | 10 | 8.1 |
| 25 | 66 | 72 | 29 | 27 | 12 | Ambos os lados:Φ7.5profundidade7.2mm/Through.hole:Φ4.5 | Ambos os lados: Φ8profundidade4,4mm/Through.hole:Φ4.5 | 56 | 7 | 73 | 30 | 12 | 10.2 |

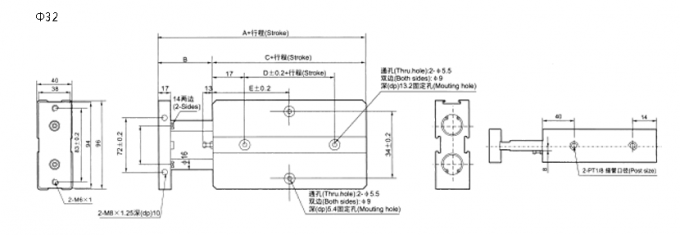

Dimensão global
| Aborrecido | A | B | C | D | E | |||||||||||
| Ponto | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | ||||
| 10 | 108 | 30 | 78 | 35 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 102.5 | 115 |
