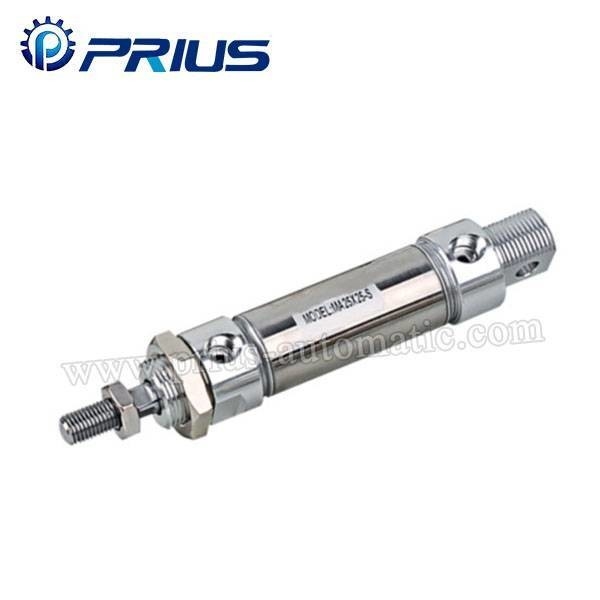

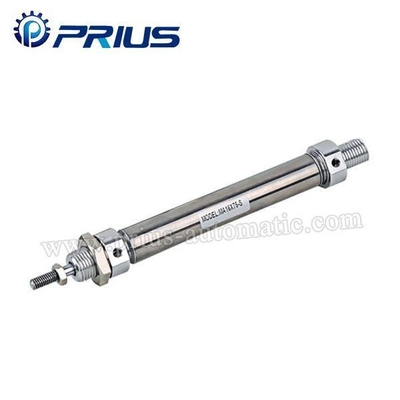

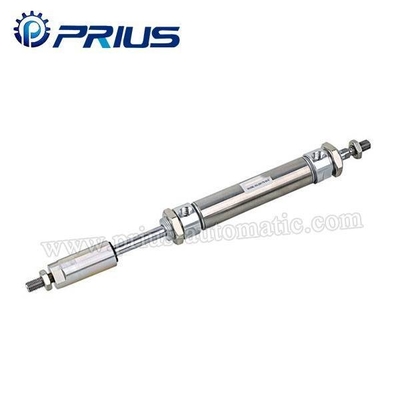

MA mini cilindro de aço inoxidável

MA stainless steel mini cylinder
MA stainless steel mini cylinder MA stainless steel mini cylinder MA stainless steel mini cylinder

Imagem Grande :  MA mini cilindro de aço inoxidável Melhor preço

Detalhes do produto:
Condições de Pagamento e Envio:
Termos de pagamento: T/T, L/C, Paypal
Habilidade da fonte: 10000 peças/peças por mês
Contato
Descrição de produto detalhada
Aborrecido: 16,20,25,32,40 Teste padrão do movimento: Ação dupla, acção única
Meio de trabalho: Ar Tipo fixo: Tipo normal, tipo LB, tipo FA, tipo SDB, tipo U
Intervalo de pressão de funcionamento: 0.1~0.9MPA Resistência de pressão assegurada: 1.35MPa
Intervalo de temperatura de funcionamento: -5~70℃ Faixa de velocidade de funcionamento: 50~800mm/s
Tipo do amortecedor: Tipo padrão, tampão anti-choque Umedecendo o tipo: Amortecedor ajustável
Tamanho da porta: M5x0.8,G1/8" Preço de CORRENTE DE RELÓGIO: Negociação
Quantidade de Min.Order: 10 PCS Porto: Ningbo ou Xangai

Detalhes do produto

Etiquetas de produto

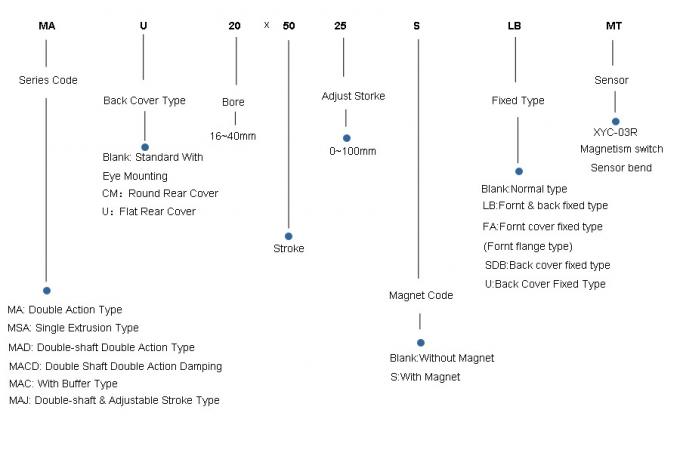

Código de encomenda

Especificações

Furação (mm) 16 20 25 32 40
Padrão de movimento Ação dupla ou ação única
Médio de trabalho Ar
Tipo fixo Tipo normal/ Tipo LB/ Tipo FA/ Tipo SDB/ Tipo U
Intervalo de pressão de funcionamento 0.1~0.9MPa
Resistência à pressão garantida 1.35MPa
Intervalo de temperatura de funcionamento -5~70°C
Faixa de velocidade de funcionamento 50~800 mm/s
Tipo de tampão Tipo padrão Buffer anti-choque
Tipo de amortecimento - Buffer ajustável
Tamanho da porta M5x0.8 G1/8"

Estrutura interna

- Não, não. Designação - Não, não. Designação
1 Nozes de pistão 9 Posição
2 Rodas de pistão 10 Anel O de pistão
3 Anel de vedação de capa frontal 11 Magnético (facultativo)
4 Rolamentos 12 Usar anel
5 Nozes de capa frontal 13 Reservatório de focas
6 Portada 14 Parafuso de tomada hexadecimal
7 Tubos de aço inoxidável 15 De volta.
8 Buffe anti-choque.

Infarto

Furação ((mm) Aceleração padrão Max. Infarto Acidente vascular cerebral admissível
16 25 50 75 80 100 125 160 175 300 500
20 25 50 75 80 100 125 160 175 200 250 300 500 650
25 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 500 650
32 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 500 650
40 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 500 650

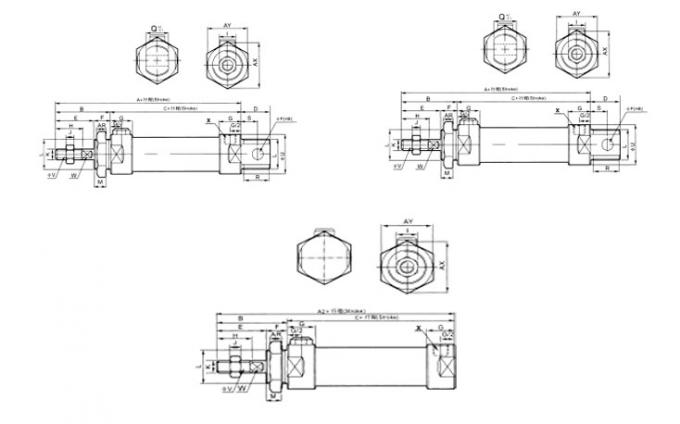

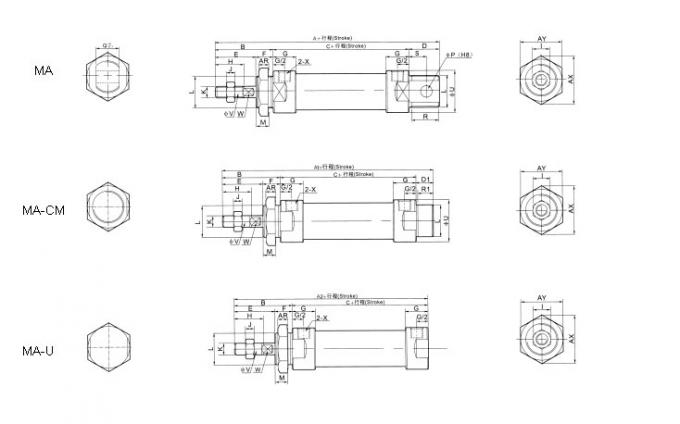

Dimensão global

Folha de dimensões

Aborrecido A A1 A2 B C D D1 E F G H Eu... J K
16 114 114 98 38 60 16 16 22 16 10 16 10 5 M6 × 1
20 137 128 116 40 76 21 12 28 12 16 20 12 6 M8×1.25
25 141 134 120 44 76 21 14 30 14 16 22 17 6 M10×1.25
32 147 134 120 44 76 27 14 30 14 16 22 17 6 M10×1.25
40 149 136 122 46 76 27 14 32 14 16.7 24 17 7 M12×1.25

Aborrecido L M P Q R R1 S U V W X AR AX A.I.
16 M16×1.5 14 6 12 14 14 9 21 6 5 M5 6 24 27.5
20 M22×1.5 10 8 16 19 10 12 27 8 6 G1/8" 7 33 29
25 M22×1.5 12 8 16 19 12 12 30 10 8 G1/8" 7 33 29
32 M24x2.0 12 10 16 25 12 15 35 12 10 G1/8" 8 37 32
40 M30x2.0 12 12 20 25 12 15 41.6 16 14 G1/8" 9 47 41


Dimensão global


Aborrecido A A1 A2 B C
0 ~ 50 51 ~ 100 0 ~ 50 51 ~ 100 0 ~ 50 51 ~ 100 0 ~ 50 51 ~ 100
16 114 139 128 153 98 123 38 60 85
20 137 162 134 159 116 141 40 76 101
25 141 166 134 159 120 145 44 76 101
32 147 172 136 161 120 145 44 76 101
40 149 174 122 144 122 147 46 76 101

Aborrecido D D1 E F G H Eu... J K L M P Q R R1 U V W X AR AX A.I.
16 16 16 22 16 10 16 10 5 M6 × 1 M16×1.5 14 6 12 14 14 21 6 5 M5 6 25 22
20 21 12 28 12 16 20 12 6 M8×1.25 M22×1.5 10 8 16 19 10 27 8 6 G1/8" 7 33 29
25 21 14 30 14 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 12 30 10 8 G1/8" 7 33 29
32 27 14 30 14 16 22 17 6 M10×1.25 M24x2.0 12 10 16 25 12 35 12 10 G1/8" 8 37 32
40 27 14 32 14 22 24 17 7 M12×1.25 M30x2.0 12 12 20 25 12 41.6 16 14 G1/8" 9 47 41

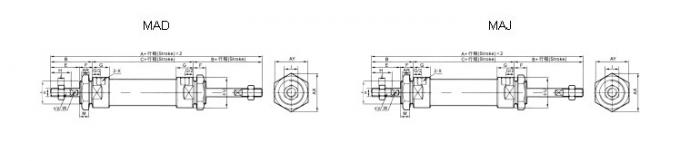

Dimensão global

Aborrecido A A1 B C E F G H Eu... J K L M U V W X AR AX A.I. T
16 136 135 38 60 22 16 10 16 10 5 M6 × 1 M16×1.5 14 21 6 5 M5 6 25 22 16
20 156 153 40 70 28 12 16 20 12 6 M8×1.25 M22×1.5 10 29 9 6 G1/8" 7 33 29 19
25 164 161 44 70 30 14 16 22 17 6 M10×1.25 M22×1.5 12 34 10 8 G1/8" 7 33 29 21
32 164 161 44 70 30 14 16 22 17 6 M10×1.25 M24×1.5 12 39.5 12 10 G1/8" 8
